Переоборудование ОПВ

ar1516_annovi_reverberiНасос опрыскивателя ОПВ-2000К:

  1. патрубок линии всасывания;
  2. патрубок линии нагнетания;
  3. патрубок гидромешалки;
  4. кран;
  5. масляная ёмкость;
  6. ниппель;
  7. демпферная камера;
  8. лапа.



regulyator-davleniya

Регулятор давления опрыскивателя ОПВ-2000К:

  1. входной патрубок (от насоса);
  2. патрубок линии нагнетания (2шт);
  3.  патрубок избыточной жидкости\перелив;
  4. манометр (-0-60 ваr);
  5. рукоятка переключения рабочих секций;
  6. главный клапан;
  7. рукоятка регулировки давления.

Поворотная распыливающая головка

Поворотная распыливающая головка выполнена в прочном латунном корпусе, который фиксируется контргайкой поверх коллектора приставки вентилятора. В корпусе установлен отсечной клапан, который позволяет, во время отключения привода насоса, обеспечить полное отсутствие потери рабочей жидкости. Также, на поворотном держателе присутствуют два распылителя, которые создают факел похожий на полный конус, угол при вершине которого 80°. Чтобы осуществить поворот держателя на оси латунного корпуса совершенно не обязательно использование каких-либо дополнительных инструментов — он с лёгкостью поворачивается руками. Ось факела распыла поворотом держателя можно отклонять на угол 15° в обе стороны от середины. Таким образом задаётся подходящее направление потока распыляемой жидкости во время работы опрыскивателя. Чтобы выключить оба распылителя необходимо установить держатель в такое положение, когда оси распылителей станут параллельно оси отсечного клапана.

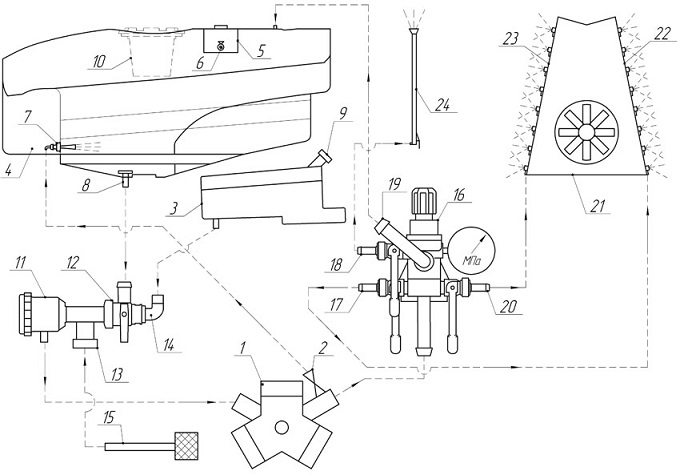

Гидравлическая схема опрыскивателя ОВС-2000К:

Гидравлическая схема опрыскивателя ОВС-2000К

1 )насос;

2) кран;

3) бак дополнительный;

4) бак основной;

5) бак рукомойника;

6) кран для мытья рук;

7) гидромешалка;

8) заборный патрубок (антиворонка);

9) сливная горловина;

10) фильтр корзинный;

11) фильтр линии всасывания;

12) кран трёхходовой;

13) быстросъемная муфта;

14) патрубок заборный;

15) рукав заправочный;

16) регулятор давления;

17-18, 20) патрубки линии нагнетания;

19) патрубок сливной;

21) вентиляторная приставка;

22-23) правый и левый коллекторы с узлами распыла;

24) пистолет гидравлический.

В комплектацию опрыскивателя входят:

  1. рама;
  2. основной бак, в котором хранится рабочая жидкость;
  3. дополнительный бак, нужный для промывки всей системы;
  4. насос;
  5. регулятор давления (состоит из вентиляторной приставки вместе с распылителями и манометра).

Привод насоса и вентилятора идёт от ВОМ трактора прямиком через карданный вал, при этом частота вращения максимум 540 об/мин. В насосе существует сквозной вал. С одной его стороны крепится карданный вал от ВОМ трактора, а с противоположной — карданный вал от привода вентилятора, который проходит прямо через основной бак. В опрыскивателе реализована трёхступенчатая система фильтрующая рабочую жидкость.

В комплектацию основного бака входят:

  1. уравномер, позволяющий визуально контролировать уровень рабочей жидкости;
  2. заборный и сливный патрубки;
  3. корзинный фильтр и шарнирная крышка.

Основной бак идёт со встроенным бачком для мытья рук.

Исключительно по желанию заказчика, опрыскиватель дополнительно можно укомплектовать гидравлическим пистолетом.



Принцип работы опрыскивателя ОПВ-2000

В момент включения привода ВОМ жидкость поступает через кран (п.12 на «гидравлической схеме опрыскивателя») и фильтр (п.11) в насос (п.1). После чего, под высоким давлением, делится на два потока: один направляется к регулятору давления (п.16), а второй — к гидромешалке (п.7). Гидромешалка начинает работать после открытия крана (п.2). Регулятором (п.16) устанавливается нужное давление и жидкость движется по патрубкам (п.17) и (п.20) к распылителям и к коллекторам вентиляторной приставки. Оператор, при помощи кранов, может отключить правый и левый коллекторы. Распылители размещены в крепких поворотных латунных кожухах, которые оборудованы отсечными клапанами, нужными для предотвращения утечки рабочей жидкости из коллекторов нагнетания после отключения привода насоса. Распылители формируют факел распыла в виде полого конуса (угол при вершине — 80°), что позволяет проводить обработку растений гораздо качественнее. Изменяя объем воздуха подаваемого вентилятором, можно изменять угол атаки лопастей. Меняя давление в системе нагнетания, устанавливая распылители иной производительности или отключая части распылителей от работы — можно регулировать объем распыляемой жидкости. В конце каждой рабочей смены обязательно нужно промывать гидрокоммуникации исключительно чистой технической водой. Для этого нужно переключить кран (п.12) на забор жидкости из дополнительного бака (п.3) и включить привод ВОМ трактора, предварительно закрыв подачу жидкости к гидромешалке краном (п.)2. Между краном (п.12) и фильтром (п.11) линии всасывания стоит тройник, свободный выход которого оборудован быстросъемной муфтой, к которой можно подсоединить заправочный рукав (п.15) (нужно заказывать дополнительно). Самозаправка опрыскивателя водой осуществляется установкой крана (п.12) в запертое положение и переключением главного клапана регулятора давления (рис. «Регулятор давления опрыскивателя ОПВ-2000К») на слив жидкости из насоса в бак.

 Технические характеристики опрыскивателя ОПВ-2000К.

Наименование параметра Ед. изм. Значение
Тип опрыскивателя полуприцепной
Производительность при междурядье 4 м и норме внесения 300 л/га:

за 1 час основного времени

за 1 час сменного времени

га/ч

1,6-8,0

1,0-4,8

Норма внесения рабочей жидкости:

— малообъёмное опрыскивание

— при обеспечении отдельных видов работ с уменьшением

рабочих скоростей, не более

л/га

100-500

1000

Рабочая скорость км/ч 4-10
Транспортная скорость, не более км/ч 16
Высота обрабатываемых растений, не более м 6
Ширина зоны обработки, не более м 15
Отклонение фактического расхода жидкости на рабочем режиме

от заданного, не более

% 10,0
Медианно-массовый диаметр осевших капель

— при малообъемном опрыскивании

— при норме внесения рабочей жидкости 500-1000 л/га

мкм

100-250

200-550

Густота покрытия обрабатываемой поверхности каплями, не менее

— при норме расхода 100-500 л/га

— при норме расхода до 1000 л/га

шт./см2

50

70

Отклонение концентрации рабочей жидкости от заданной, не более % 5,0
Число обслуживающего персонала* чел. 1-2
Агрегатирование с трактором тягового класса, не менее кН 1,4
Насос
Тип насоса AR-1203 (AR-1265) Мембранно-поршневой
Тип привода насоса от ВОМ трактора
Частота вращения вала насоса об/мин 540
Производительность насоса, не более л/мин     116—-126
Максимальное рабочее давление в системе нагнетания МПа 4,0
Бак
Емкость бака, не менее л 2000
Емкость дополнительного бака л
Тип перемешивающего устройства Мешалка гидравлическая
Емкость бачка для мытья рук, не менее л 15
Вентилятор
Тип Осевой
Частота вращения рабочего колеса об/мин 2600
Число лопастей шт. 9
Диаметр вентилятора мм 850-900
Угол атаки лопастей град. 26, 34, 42
Производительность вентилятора куб. м 23210; 27500; 30650
Тип привода** одноступенчатый

мультипликатор

Число скоростей привода 1\2
Передаточное число привода: 4,82
Распыливающие устройства
Тип распылителя Центробежный
Тип корпуса распылителя поворотный двухсторонний
Максимальное количество распылителей шт. 16
Масса машины конструкционная с полным комплектом

рабочих органов, не более

кг 810
Габаритные размеры, не более

— длина

— ширина

— высота

мм 4100

1300

2380

Наработка на отказ II группы сложности, не менее ч 200
Ежесменное оперативное время технического обслуживания

опрыскивателей, не более

чел-ч 0,15
Срок эксплуатации лет 10
Удельный расход дизельного топлива за час сменного времени

в составе трактора МТЗ-82, не более

кг/га 2,2

* В случае пожелания заказчика, возможна комплектация опрыскивателя двухскоростным приводом.
